新能源電動汽車充電場景及產品介紹

交流慢充樁適用于小型純電動汽車、油電混合動力汽車

直流快充樁適用于小型純電動汽車、中大型純電動汽車

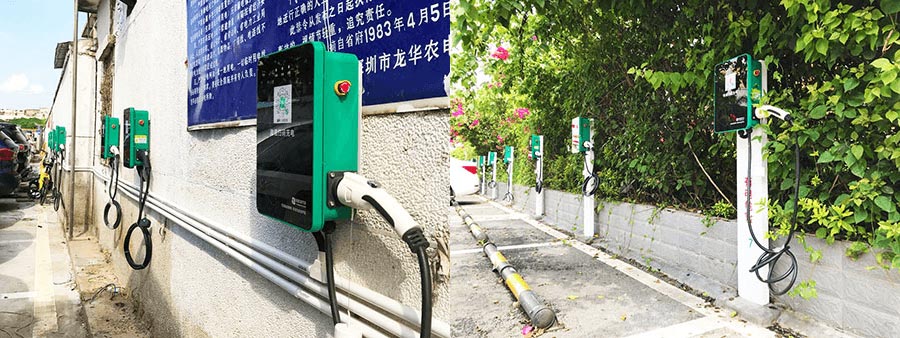

7kW交流充電樁（慢充）安裝效果實景

掛墻安裝

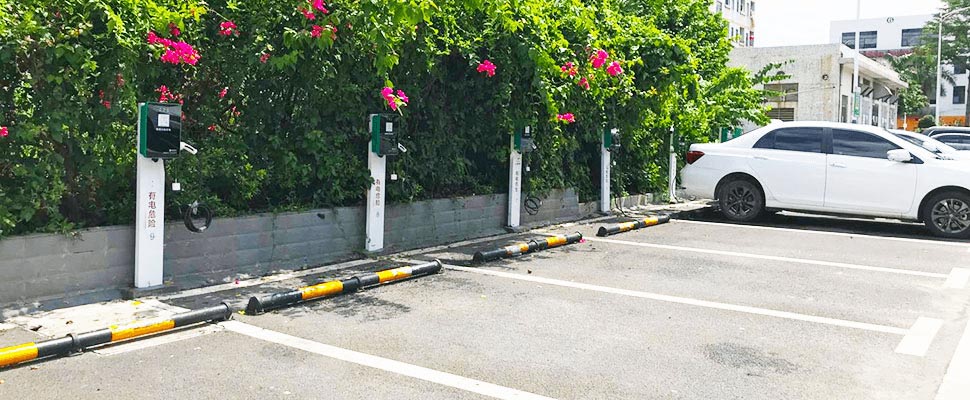

立柱安裝

7kW交流
充電樁
應用場景

適合安裝在住宅小區、寫字樓、工業園區、商業區等場所的停車位，也可私人家用

車輛對充電時間要求不高，主要利用夜間休息時間充電或白天上班時間充電

油電混合動力汽車只能用交流充電樁充電，通常3至5小時可充滿

小型純電動汽車配置了交流充電口，可使用7kW交流樁充電，通常8小時內充滿

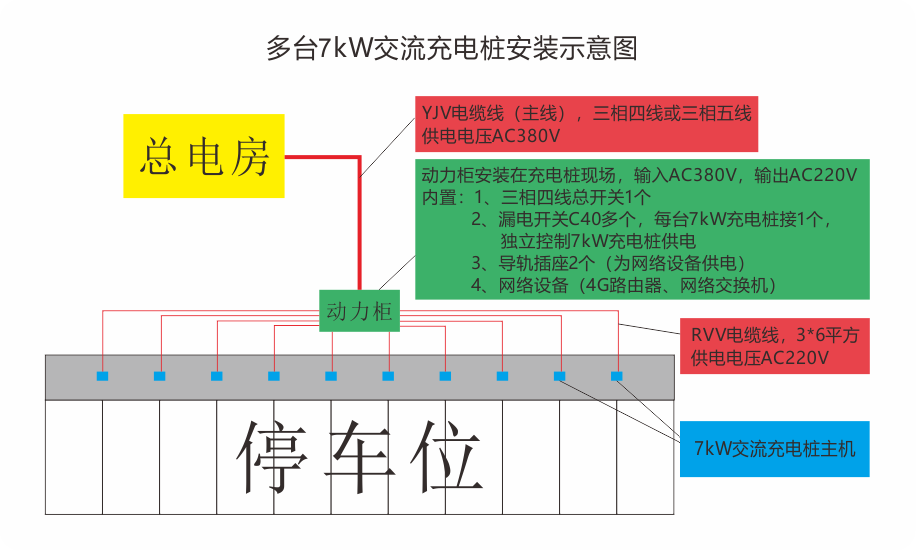

多臺7kW充電樁安裝示意圖及材料清單

7kW交流充電樁安裝材料清單（以集中安裝10臺為例）

序號	設備名稱	型號規格	單位	數量	單價	購買途徑
1	7kW交流充電樁主機	XNACS07-GB2015	臺	10		小牛公司
2	安裝立柱(掛墻安裝不需要)	高1.4米	根	10		小牛公司
3	動力柜(配電箱)	三相四線總開關x1 C40漏電開關x12 導軌插座x12	套	1		當?shù)?/td>
4	充電樁進線,AC220V	RVV3x6平方	米	150		當?shù)?/td>
5	主電纜(三相五線)	YJV4x35+1x16平方	米	50		當?shù)?/td>
6	PVC線管(主電纜)	DN30	米	50		當?shù)?/td>
7	PVC線管(分電纜)	DN25	米	50		當?shù)?/td>
8	總電能表	三相四線	臺	1		當?shù)?/td>
9	4G路由器	(可選)	臺	1		當?shù)鼗蛐∨９?/td>
10	8口網絡交換機	(可選)	臺	1		當?shù)?/td>
11	網線	(可選)	米	150		當?shù)?/td>
12	輔材輔料(工具、釘、螺絲等)		批	1		當?shù)?/td>
13	充電操作說明告示牌		個	1		當?shù)?/td>
14	安裝人員(普通電工、空調安裝師傅等)					當?shù)?/td>
15	造價合計				40000至80000元

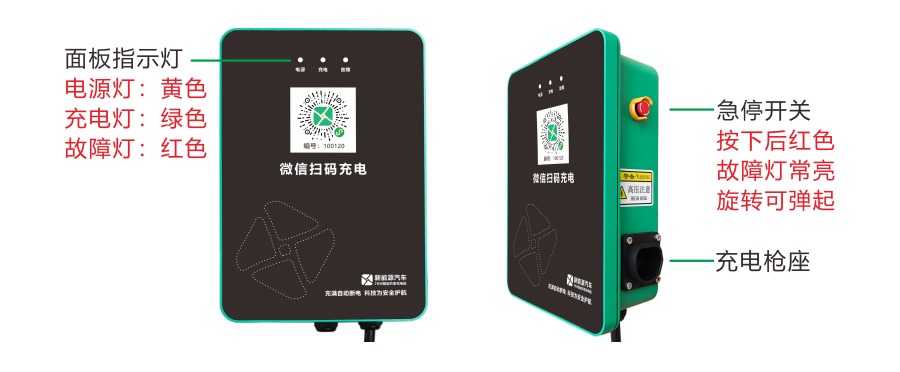

小牛7kW交流充電樁技術參數

主要功能

微信掃碼充電(小程序)，免下載，免安裝，免關注公眾號，操作簡單，方便快捷

國標7孔充電接口，可充市面上所有的小型純電動汽車(含特斯拉)和油電混動汽車

最大7kW功率輸出(電動AC220V，最大電流32A)，3至8小時充滿汽車

一臺樁充1輛車，帶電能計量，按電量計費，(電費單價+服務費) x 充電量

自帶管理系統，可設置收費標準，查看充電樁狀態，查看收入，管理資金

可私人自用(設置免費模式)，也可對外經營(設置收費模式)

汽車充滿自動斷電，無人使用時槍線不帶電，安全可靠

收費標準
（參考）

(電費單價+服務費單價) 元/度 x 充電量 = 車主支付的充電費用

政府規定：汽車充電每度電最高可加收0.8元/度充電服務費

如：某場地電費單價1元/度，則充電站可設置收費標準為1+0.8=1.8元/度

技術參數

產品尺寸　280×400×120mm

防護等級　IP54，支持戶外安裝

輸入電壓　AC220V 50Hz

聯網方式　4G、插網線

額定功率　7kW

遠程管理　PC端和手機端Web登錄

輸入電纜　3×6平方

產品壽命　≥8 年

輸出端口　新國標交流充電槍(7孔)

充電方式　微信掃碼(小程序)

輸出電壓　AC220V 50Hz

支付方式　微信預充值，后扣費

輸出電流　最大32A

免費充電　后臺設置白名單

機箱材質　工程塑料、高硬度鋼化玻璃、阻燃、抗紫外線

充電槍規格　自帶國標GB/T20234.2-2015充電槍（線長3.5米）

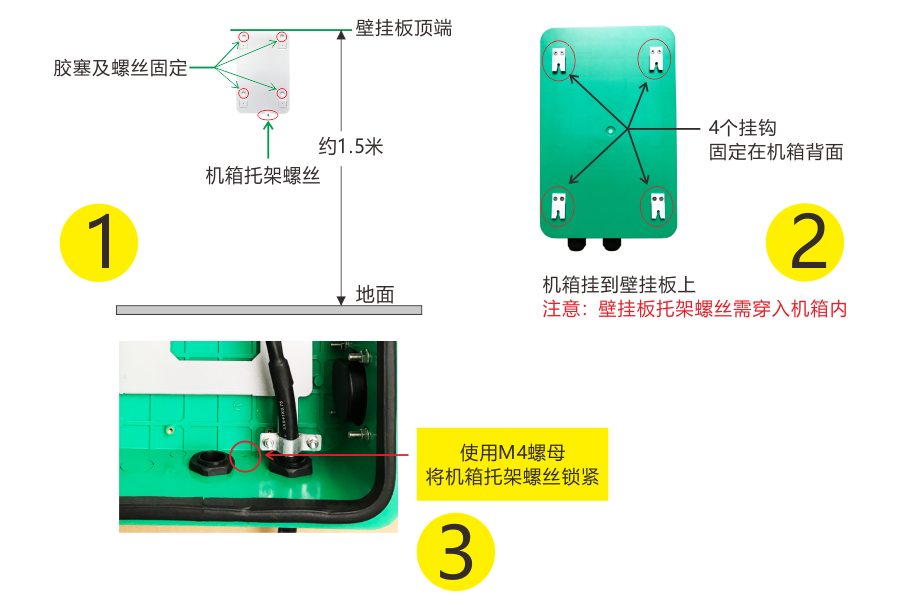

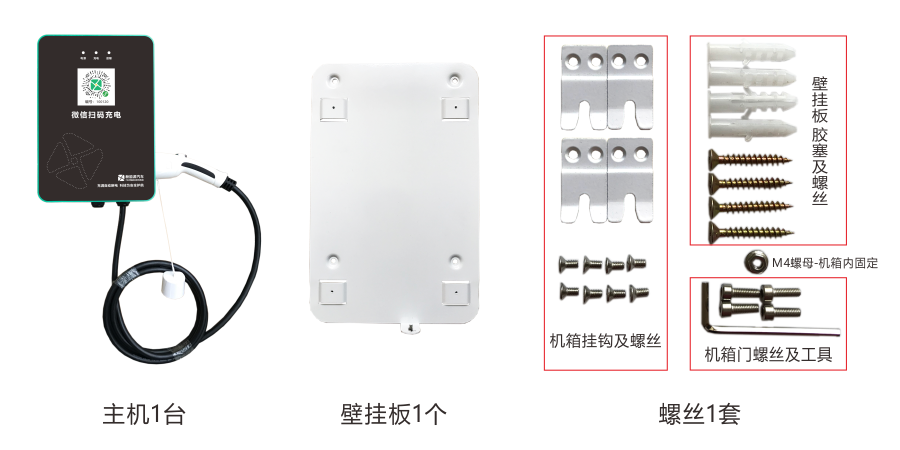

小牛7kW交流充電樁裝箱清單及安裝方法
